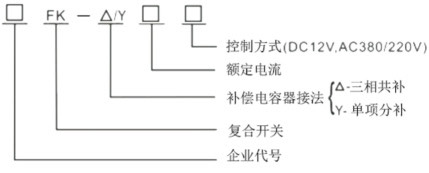

1.產品型號及含義

型號配置表

補償方式	型號	額定電流（A）	配置電容器容量
三相共補	FK-△-100	100A	0.45kV，50及以下
	FK-△-60	60A	0.45kV，30及以下
	FK-△-45	45A	0.45kV，20及以下
單相分補	FK-Y-100	100A	0.25kV，45及以下
	FK-Y-60	60A	0.25kV，30及以下
	FK-Y-45	45A	0.25kV，20及以下

2.技術參數

2、1   額定工作電壓：  AC380V/AC220V；

2、2   控制電容容量：三相≤50kvar，△型接法；

單相≤15kvar，Y型接法；

2、3   額定電流：  100A/60A/45A；

2、4   使用壽命：  200萬次；

2、5 功耗：≤1.5W；

2、6   接觸降壓：≤100mV；

2、7   開關耐壓：≥2500V；

2、8   響應時間：≤100ms；

2、9   每次接通與關斷間隔：≥1s；

3.主要技術特點

（1）過零投切

復合開關的基本工作原理是實現電壓過零導通和電流過零切斷。

（2）低功耗

由于采用磁保持繼電器，控制裝置只在投切動作瞬間耗電；且由于磁保持繼電器的觸點接觸電阻小，因而不發熱，這樣就不用外加散熱片或風扇，降低損耗。對同機運行的其它電器不造成危害，真正達到了節能降耗的目的。

（3）采用單片機控制投切，并智能監控繼電器以及輸入電源和負載的運行狀況，從而具備完善的保護功能：

 電源電壓缺相保護：系統電壓供電時，開關拒絕合閘；合閘后若出現缺相則自動分閘；

 自動判斷故障保護：系統自動監控磁保持繼電器的運行狀態，若出現故障，開關拒絕合閘，接通之后故障則自動分閘；

 空載保護：未接負載時，開關拒絕合閘；

 停電保護：合閘之后遇到突然停電時，開關自動跳閘斷開。

 （4）輸入信號與電容投切開關光電隔離，并帶485通訊控制。即可與常規控制器通用，又可以與我公司的控制器（485通訊）配套使用。而且采用485通訊控制，接線簡單，用戶安裝調試方便。

 （5）抗干擾能力強，工作安全可靠。

四、使用前注意事項

1、接線

（1）交流輸入、輸出嚴禁接反；

（2）直流控制方式：電平信號輸入極性要連接無誤；

（3）交流控制方式：請確認控制電壓；

（4）485通訊控制方式：數據線插接正確、到位；

（5）必須注意開關與所接電容器容量匹配合適；

（6）電源主回路A、B、C三相相序必須接正確。

2、指示燈顯示

序號	指示燈		常亮	閃爍	熄滅
1	共補	A	投入	開機自檢延時 電容放電延時	可投入
	分補	A、B、C
2	電源		正常	——	未上電
3	通訊		——	通訊正常	通訊異常
4	連接		組網成功	——	未組網
5	故障		故障	——	正常

注：1、左側第四盞燈為預留燈，不亮；2.開機A(B、C)閃爍為自檢。

    3.通訊燈和連接燈只在RS485通訊控制的狀態下閃爍或點亮。

五、操作方法

1、開機自檢功能

（1）開機自動檢測電容投切開關狀態，自動恢復正常工作狀態。

（2）電源燈常亮或閃爍均為復合開關正常工作狀態；

A、B、C燈給入外控信號時，會對應點亮，共補只亮A燈；

故障燈在復合開關自檢錯誤時，會亮紅色燈。

六、安裝

本裝置安裝于380V配電網絡上，用于低壓無功補償電容器的通斷控制。用戶可安裝在低壓無功補償電容柜內或其它適當位置，一般采用掛式安裝方式。

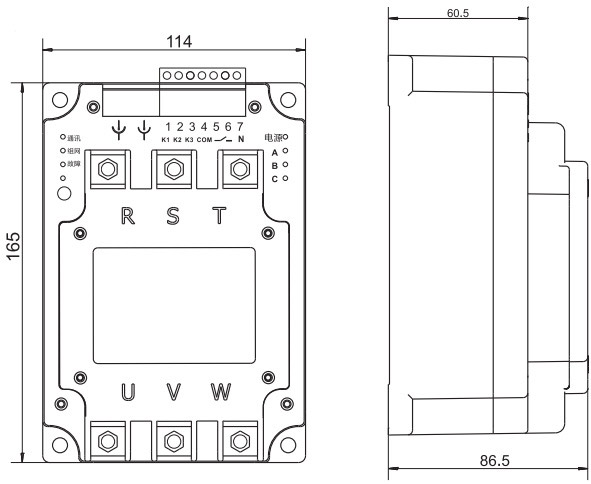

外形尺寸：165mm*114mm*86.5mm

固定尺寸：150mm*99mm

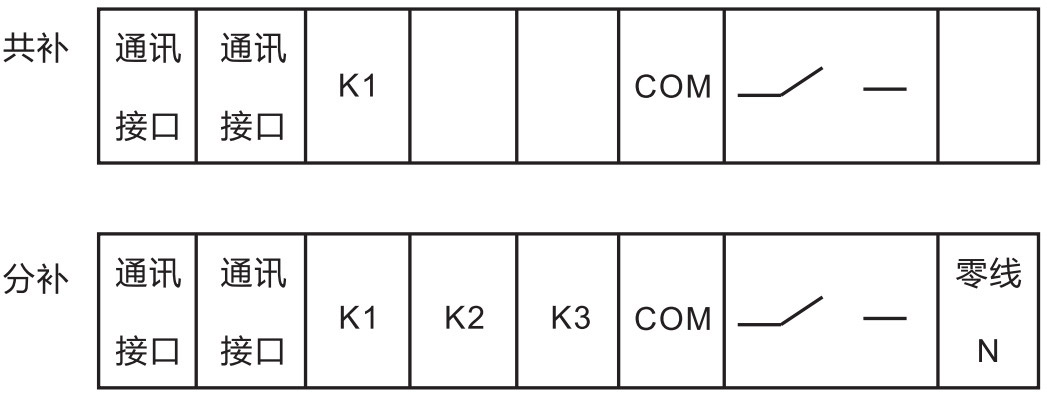

七、控制回路示意圖

注解：為外接開關，一般無需接線；

COM接直流12V正極，K1端接負極，可觸發復合開關投切；

同理K2，K3亦可單獨觸發（需參照分補外控型連接零線）；



八、接線圖

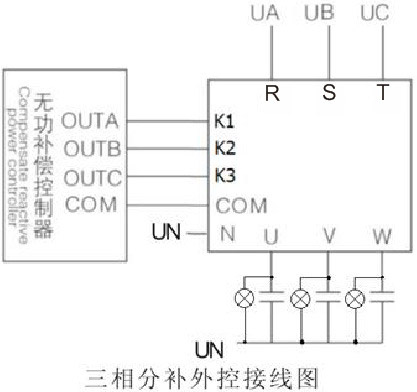

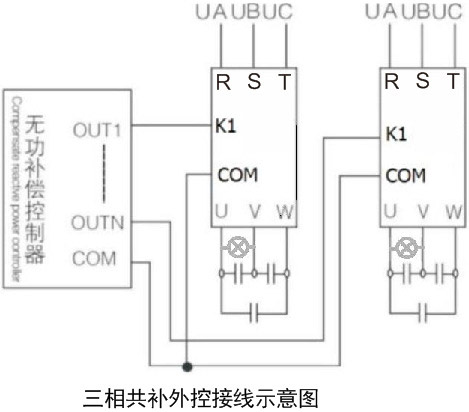

1、外控型

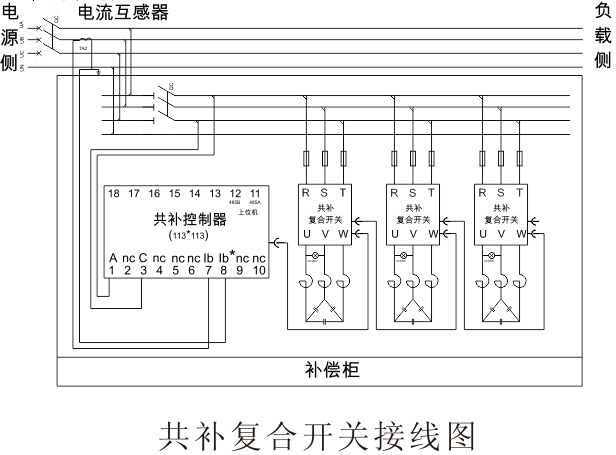

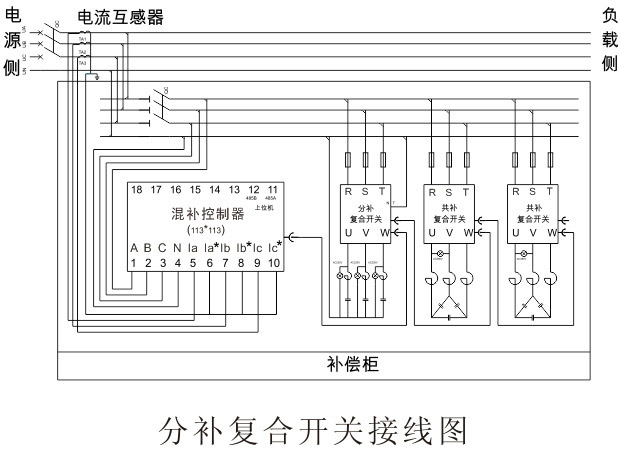

2、通訊控制型

友情提示：外控連接方式和通訊連接方式不可同時使用

注：本產品執行GB14048.4

九、常見故障及排除方法

常見問題	可能出現的問題	處理方法
通訊網絡錯誤	通訊線路連接不正確或不可靠	檢查通訊線路是否有問題
未投外接指示燈亮	電源相序與產品上的標識不一致，指示燈公共端部是接在B相上	確保電壓相序與產品上的標識一致

注意事項：

1) 電源線徑必須滿足要求、連接螺絲應上緊，避免發熱損壞產品；

2) 線頭必須使用接線端子，并用合適的壓線設備制作。
